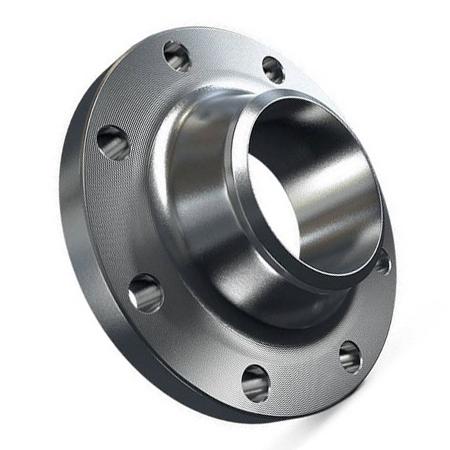

Используя фланцы своих в проектах, мы настолько привыкаем к определённым обозначениям, что порой перестаём задумываться об их истинном значении. Одной из таких замыленных глазу вещей стали размерные ряды 1 и 2 фланцев по ГОСТ 33259-2015.
Мало кто из инженеров и проектировщиков задумывается, что это за ряды и в чём между ними разница. Давайте разберём этот вопрос подробно.
Немного истории
ГОСТ 33259-2015 — это межгосударственный стандарт, введённый в действие с 1 апреля 2016 года, который объединил в себе целый ряд документов:
- с ГОСТ 12815-80 — ГОСТ 12822-80;
- ГОСТ Р 54432-2011 — Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250.
Он разработан с учётом положений международных стандартов, в частности ISO 7005, и направлен на гармонизацию российских норм с мировыми.
ГОСТ 33259-2015 устанавливает требования к фланцам арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Его появление упростило работу проектировщиков и производителей, собрав все типы фланцев — от плоских приварных (тип 01) до воротниковых приварных встык (тип 11) и фланцев корпуса арматуры (тип 21) — под одной «крышей».
Но фланцы по ГОСТ 33259-2015 подразделяются на два размерных ряда для основных типов фланцев.
Что на самом деле означают ряды 1 и 2?
Секрет заключается в их происхождении и приоритете. Разработчики стандарта поставили перед собой амбициозную задачу: сохранить совместимость с огромным парком оборудования, изготовленного по старым советским ГОСТам, и одновременно обеспечить возможность стыковки с европейским оборудованием, выпускаемым по стандартам DIN и EN. Решением стало создание двух параллельных рядов размеров.
Конкретный пример: в чём разница?
Разница между рядами кроется в размерах фланцев. Для одного и того же номинального диаметра и давления (например, DN100, PN16) у фланца ряда 1 и ряда 2 будут отличаться:
- Диаметр болтовой окружности: расстояние между центрами противоположных болтовых отверстий. Это ключевой параметр, определяющий совместимость.
- Диаметр и количество болтовых отверстий: могут не совпадать, что делает фланцы разных рядов физически несовместимыми.
Поэтому фланец по ГОСТ 33259-2015 ряда 1 с маркировкой, например, «100-16-11-1-В-09Г2С-IV» и фланец с маркировкой «100-16-11-2-В-09Г2С-IV» — это абсолютно разные детали, которые не подойдут друг к другу при сборке!
Что это значит на практике?
- Для внутрироссийских проектов: По умолчанию в РФ сейчас приоритетным является Ряд 1. Он используется в большинстве типовых отечественных проектов. Его размеры уходят корнями в старые советские стандарты.
- Для импортного оборудования: если вам нужно подключить европейский насос, задвижку или кран, изготовленные по стандарту EN 1092-1, вам необходимо заказывать отечественные ответные фланцы Ряда 2. В этом случае все крепежные отверстия идеально совпадут.
Ряд 2 по ГОСТ 33259-2015 полностью соответствует Европейским стандартам на фланцы (таким как EN 1092-1 и ISO 7005-1).
В примечаниях к таблицам размеров самого ГОСТ 33259-2015 официально указано, что именно Ряд 2 соответствует ISO 7005-1.
Понимание этой, казалось бы, простой, но важной детали позволяет избежать дорогостоящих ошибок при проектировании, закупке и монтаже фланцевых соединений. Аббревиатуры и цифры в маркировке — это не просто формальность, а ключ к обеспечению надёжности и безопасности всей трубопроводной системы.
Статья создана как справочно-ознакомительный материал. Автор не несёт ответственности за проектные и иные технические решения, которые могут быть приняты на основе этой информации. Любые работы по проектированию должны выполняться с использованием актуальной нормативной базы и подтверждаться квалифицированными специалистами.
