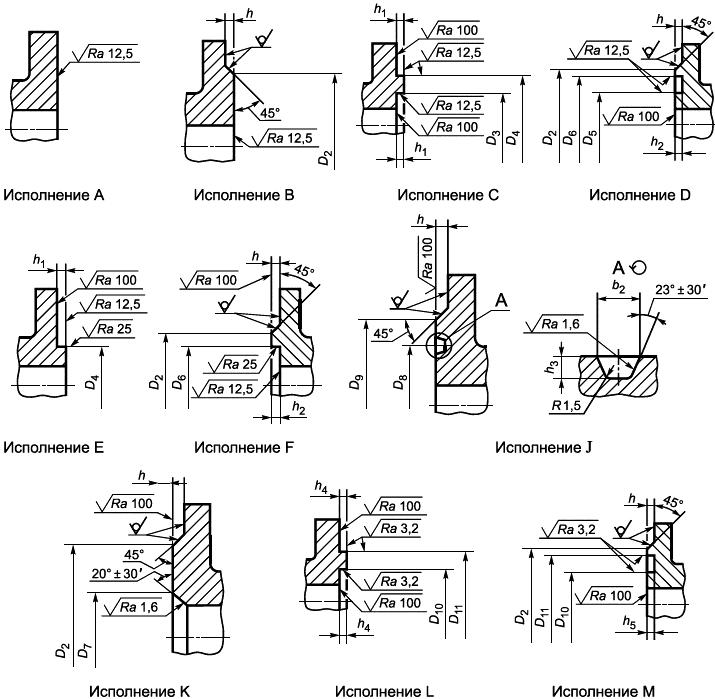

Размеры уплотнительной поверхности фланцев по таблице 2 ГОСТ 33259-2015

[flange_selector]

1. Ряд 2 соответствует ИСО 7005-1:2011 (ISO 7005-1:2011) Фланцы трубопроводов. Часть 1: Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения (Pipe flanges — Part 1: Steel flanges for industrial and general service piping systems).
2. Для ряда 2 фланцы с уплотнительными поверхностями исполнений С, D, Е, F в соответствии с рисунком 3 не применяются на PN2,5 и PN6.
